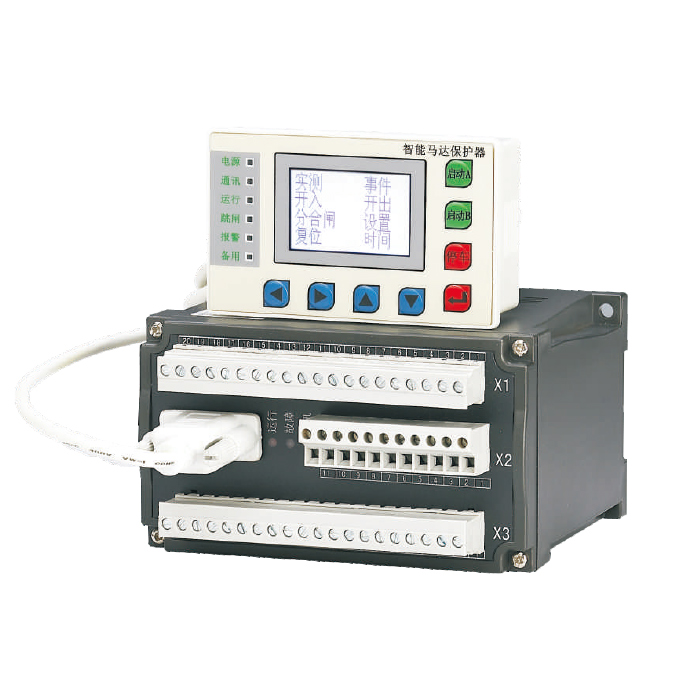

電動機綜合保護器

一、產品概述

電機保護器是專門針對三相異步電動機設計的智能測量保護控制裝置，具有過載、欠載（空載）、短路、堵轉、缺相、相失衡、過壓、欠壓等多種保護功能，具有故障記憶、4-20mA模擬量輸出、RS485數字通訊接口、多種電機啟動方式選擇等輔助功能，為電機系統的可靠運行提供保障。該系列產品可廣泛用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業三相異步電機的控制與保護。

二、功能特性

過載：過載保護模式分為定時限和反時限定時限時間在0-99S范圍內任意設置。

欠載：欠載保護主要用于不允許電動機空載運行的場合。欠電流保護是當三相電流均低于欠電流整定值并達到整定延時時，則保護動作。

堵轉：用戶可在0-9.9的范圍內任意設定堵轉倍數，一旦過載倍數超過堵轉倍數，本機即判斷為堵轉故障，若故障持續3S則脫扣保護。屏幕顯示過載倍數及故障類型為“堵轉”，同時故障和脫扣指示燈亮。

短路：當電動機的工作電流大于額定電流的8倍時，則判斷為電動機繞組間的匝間短路故障，在1S內脫扣保護。屏幕顯示過載倍數及故障類型為“短路”，同時故障和脫扣指示燈亮。

缺相：當電機任缺一相電并持續2S，則本機脫扣保護，如果缺A相則屏幕顯示“缺相：A000”，第二行顯示缺相發生的時間，同時故障和脫扣指示燈亮。

相失衡：用戶可在0-99（％）范圍內設定三相不平衡保護值。

欠壓保護：電壓過低會引起電動機轉速降低、停止運行，低電壓保護功能可對電動機的一次線路中的欠壓故障實施保護。當電壓測量端口的電壓值小于欠壓設定值并持續10S則保護動作。

過壓保護：電壓過高將造成電機絕緣損傷，過電壓保護功能可對電機的一次線路中的過壓故障實施保護。當電壓測量端口的電壓值大于過壓設定值并持續10S則保護動作。

故障記憶：可記憶近連續10次的故障名稱和故障發生時間；近31天的每日累計耗電量、近12個月的每月累計耗電量、近10年的每年累計耗電量以及總的耗電量。

啟動時間設定：為避免電機正常啟動過程中的峰值電流，特設置該參數供用戶根據電機的啟動特性而設定，從而確保電機能正常啟動。

電流循環顯示與鎖定：實現循環顯示和單相鎖定顯示間的切換。

4-20mA模擬量輸出：可由用戶提供A相、B相、C相作為變量輸出給二次儀表或者PLC，并可以設定20mA對應的電流滿度值。此功能為選配功能。

RS-485通訊接口：本裝置內置RS-485通訊接口，采用MODBUS-RTU通訊協議，可實現多達256臺電機保護器的集中監控。接口具有抵抗一定雷擊的浪涌電壓保護功能。

啟動方式控制：本裝置提供直接啟動/軟啟動器控制、降壓啟動、星三角啟動、自耦變壓器啟動、雙向啟動。

數據恢復：按住復位鍵再打開電源后并保持5S，將對內部校準參數進行初始化設置。
